샤칸(SHARKHAN) ATX 미드타워 케이스인 X500 모델의 사용 설명서 입니다.
이 제품은 전면 강화 유리 패널과 다양한 RGB 조명 모드를 갖추고 있으며, 다용도 냉각 구조와 수냉을 지원합니다.
🧾 제품명 : SHARKHAN(샤칸) ATX 미드타워 PC 케이스
🧾 모델명 : X500
📎 공식 홈페이지 : 매뉴얼상 표기되어 있는 www.sharkhan.co.kr 페이지는 접속 불가함.
해당 제품의 매뉴얼은 다른 설명없이 그림으로만 표현하고 있어 초보자는 이해하기 어려울 수 있어 간단하게나마 코멘트를 달아 드렸습니다.
주의 사항(Caution)
제품 설치 전에 매뉴얼을 숙지 하신 후 부상을 방지할 착용하고 설치해 주시기 바랍니다.
Before installing the product, please read the manual carefully and wear a protective gear to prevent injury. And then install it please!
구성품(Components)
제품의 구성품은 사진과 같습니다.
- 32 x Screw for 2.5″SSD and M/B
- 3 x Standoff for E-ATX M/B
- 8 x Screw for PCI and 3.5″HDD
- 12 x Standoff for 2.5″SSD
- 8 x Screw for Fans
- 1 x Speaker
- 10 x Cable tie
- 1 x Manual
마더보드 설치(Motherboard Installation)
그림을 참고해 PC의 메인보드(혹은 마더보드)를 설치합니다.
마더보드의 규격이 E-ATX인 경우 B Type Standoff를 케이스에 먼저 끼운 후 설치합니다.
마더보드를 고정시키는 나사는 A Type Screw를 사용합니다.
SSD 설치(SSD Installation)
SSD SATA 2.5″ 제품을 케이스에 장착할 수 있습니다.
사진에 자리에 위치해 A Type 나사로 조입니다.
경우에 따라 D Type을 이용해 장착하면 SSD를 케이스에서 조금 띄워서 설치할 수 있습니다.
3.5″ 하드디스크 설치(3.5″ HDD Installation)
본 제품은 3.5″ 하드디스크를 장착할 수 있습니다.
사진과 같이 케이스 아래에 하드디스크를 끼울 수 있는 곳이 있습니다.
홈에 맞춰 끼운 후 C Type 나사를 이용해 고정 시킵니다.
파워서플라이 설치(Power supply Installation)
파워서플라이(전원공급 장치)를 케이스 아래쪽 자리에 넣고 나사를 이용해 단단히 조입니다.

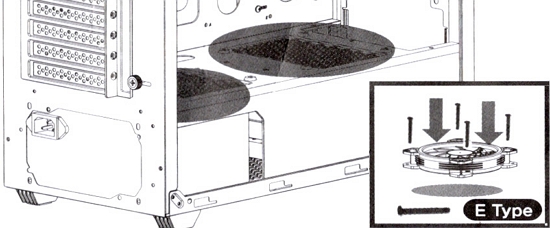

Fan 설치 (Fan Installation)
Fan(팬)을 표시한 자리에 추가로 설치할 수 있습니다.
